自制鑲石墨自潤滑銅滑塊

自制鑲石墨自潤滑銅滑塊

  一直在設計自己的第二臺車床，最近發現好多朋友都在自己做機床，這是我用在第二臺車床上的的鑲石墨自潤滑銅滑塊，可以增加原有銅滑塊至少兩倍的使用壽命，外面有成品可以買，但是太貴了，覺得這個自己也可以做，于是就開始動手了，而且自己做的話還可以根據自己的要求做不同的形狀。

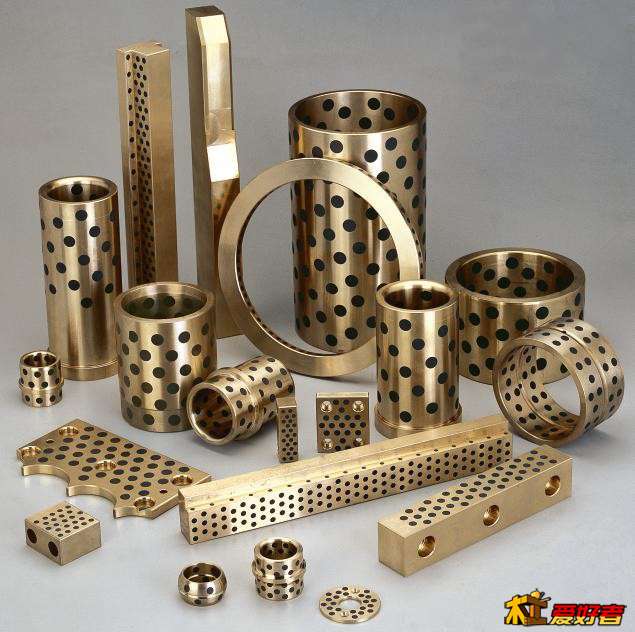

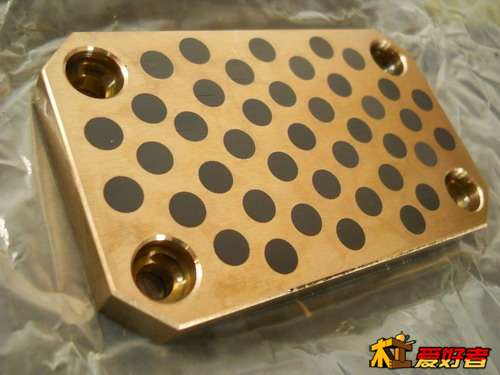

先發兩張店里的成品照片

下面我開始制作，現在基板上劃線

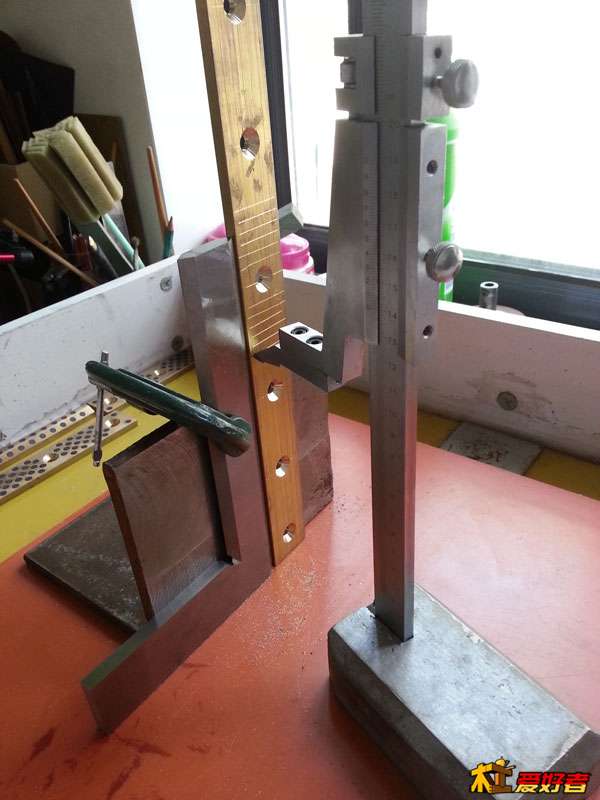

太高了，沒辦法畫垂直，可以在靠山上夾一把角尺，基板的直邊靠在角尺上劃線

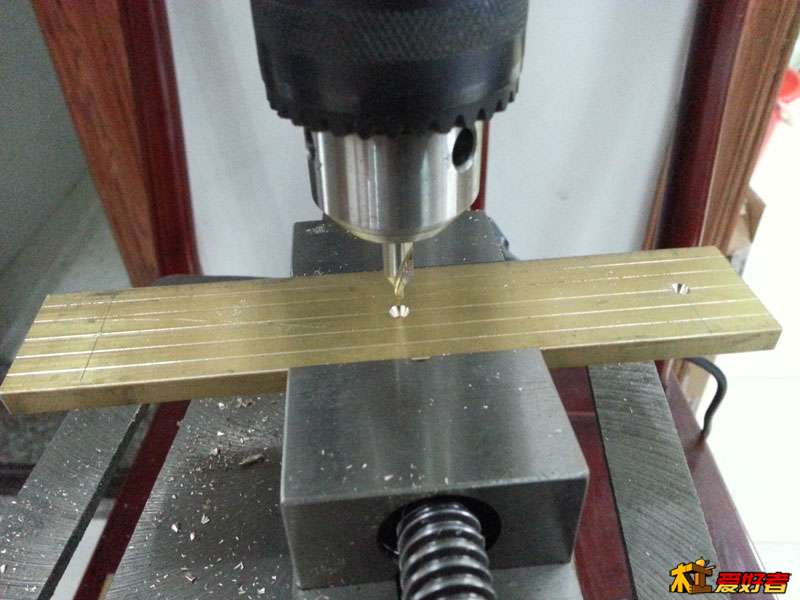

用中心鉆打定位孔，老手可以忽略這一步，但我怕技術不夠，直接用鉆頭打怕打歪了，還是多一個步驟吧

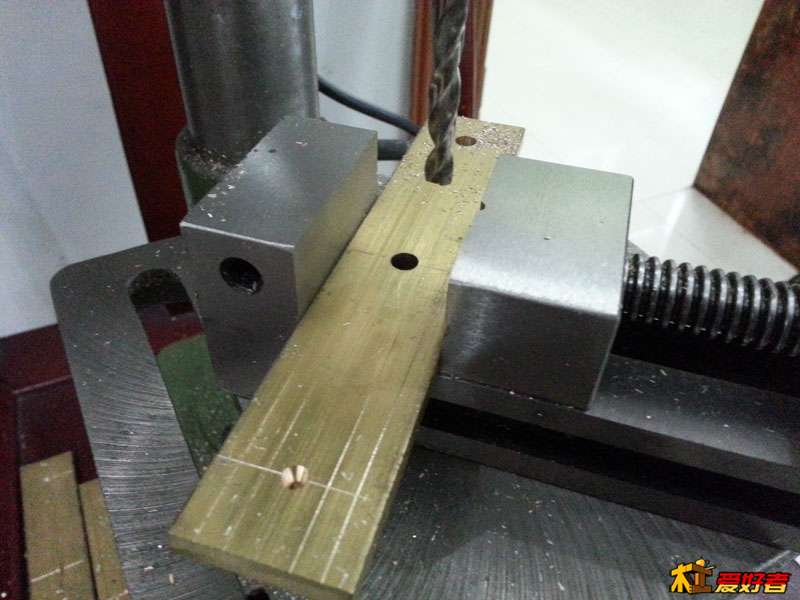

然后用鉆頭打穿，我以后要用6MM的沉孔螺絲，就打6MM的孔了

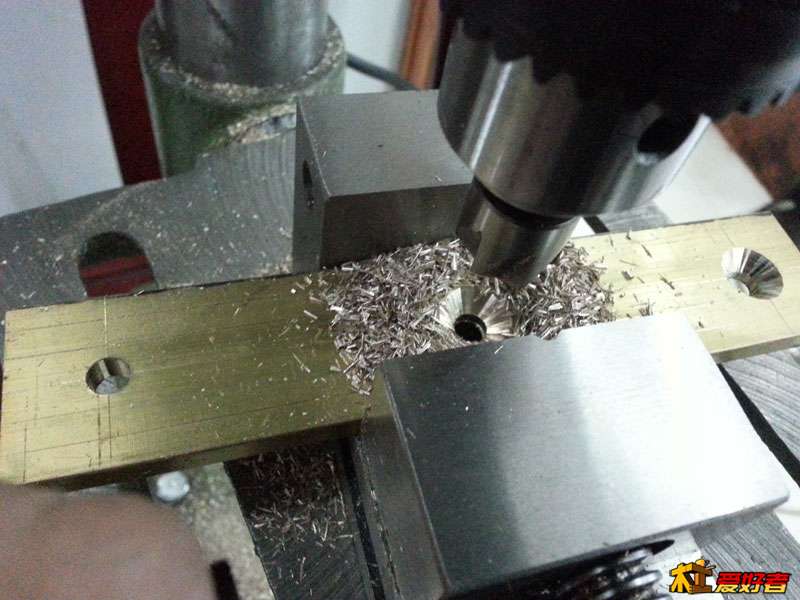

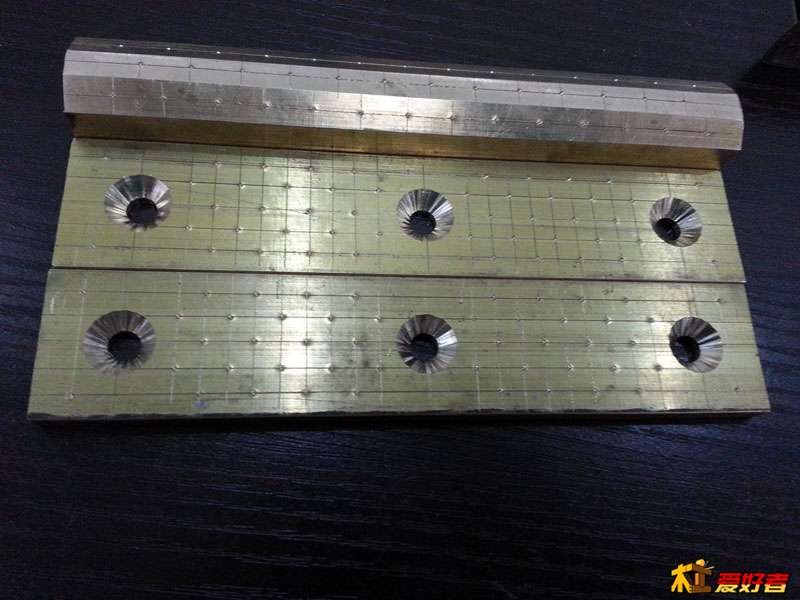

用锪鉆轉出沉孔

繼續畫石墨孔的位置，并沖定位孔。我兩條線的距離是5MM，用的石墨柱也是5MM的

用中心鉆打定位孔

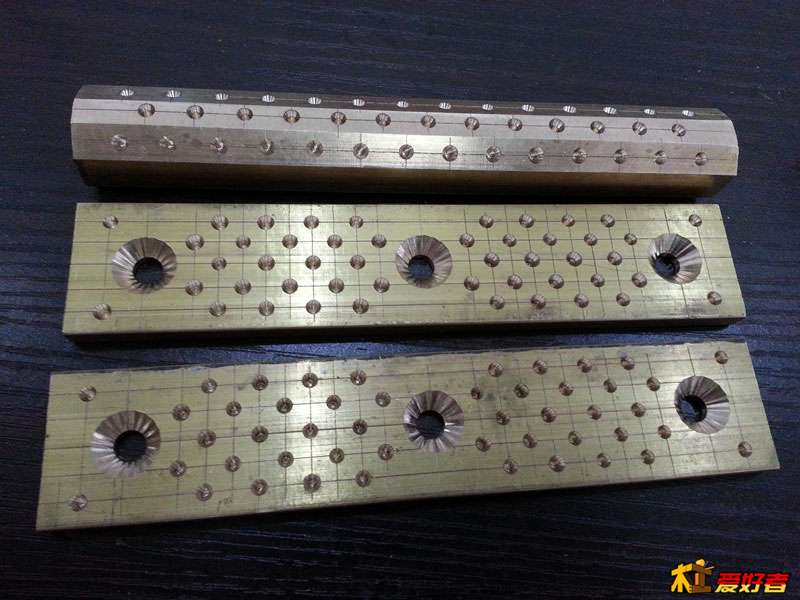

用5.1MM的鉆頭打孔，這個孔不要打穿，我用的銅條是6MM的厚度，就打5.0-5.5MM的深度

來張開閃光燈的，看看會不會發金光

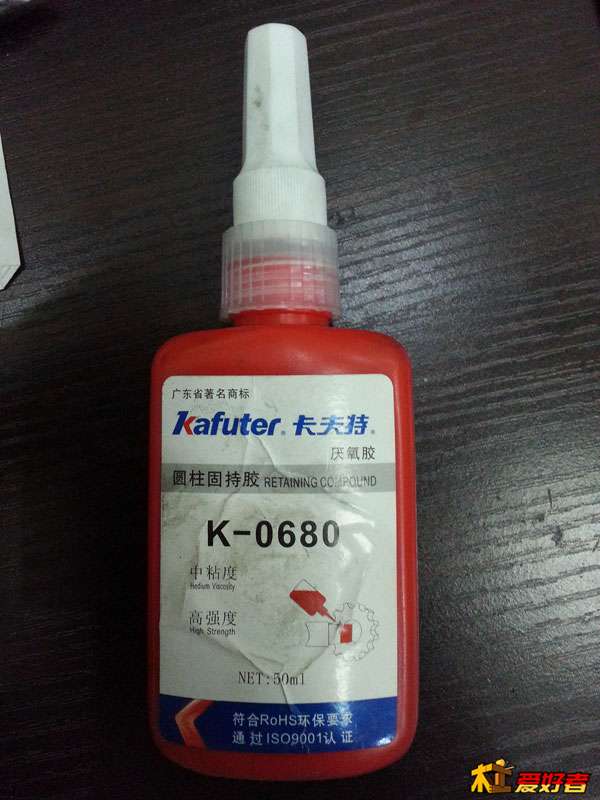

下面開始鑲嵌石墨柱，這里要用到厭氧膠，厭氧膠有很多型號，這里要用到的是粘接圓柱的膠，這種

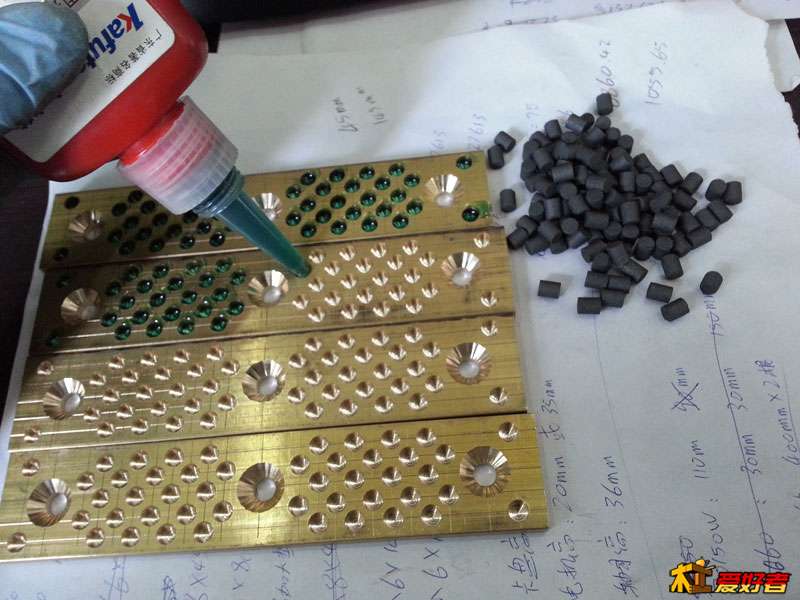

可以全部點完膠在塞入石墨柱，不用擔心凝固，厭氧膠就是有空氣的情況下不會凝固，只有在間隙小于0.25MM的情況下才會凝固，所以保存厭氧膠也不能密封保存，這個厭氧膠也可以用來粘皮帶輪什么的，這樣就不用在皮帶輪上開鍵槽或頂絲了。
